Giới thiệu

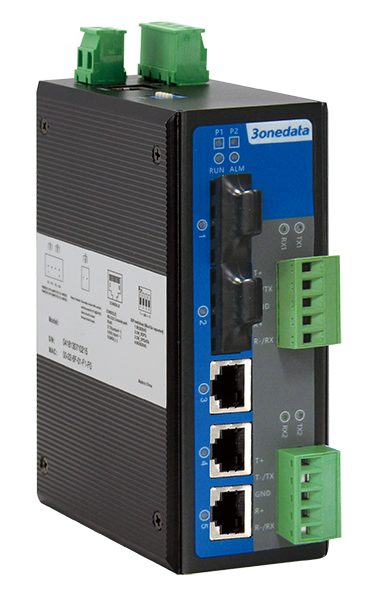

IES615-2F-2DI(3IN1) là bộ chuyển mạch Ethernet công nghiệp được quản lý lớp 2 với 2 cổng quang 100M, 3 cổng Ethernet 100M, 2 cổng Serial 3IN1. Dòng sản phẩm này bao gồm ba loại sản phẩm và cung cấp nhiều cổng, chẳng hạn như cổng quang 100M, cổng Ethernet và cổng serial 3IN1.
IES615-2F-2DI(3IN1) có Hệ thống quản lý mạng hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như STP / RSTP, 802.1Q VLAN, QoS, IGMP Static Multicast, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Cấu hình cổng, Thống kê cổng, Truy cập Kiểm soát, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 kết nối phiên TCP hoặc UDP và nhiều chế độ hoạt động như Máy chủ TCP. Hơn nữa, nó hỗ trợ CLI, WEB, Telnet, SNMP và các chế độ truy cập khác. Nó có thể cung cấp cho người dùng những trải nghiệm tốt thông qua thiết kế thân thiện của giao diện hệ thống quản lý mạng, hoạt động đơn giản và thuận tiện.
IES615-2F-2DI(3IN1) có Công tắc DIP có thể khôi phục ngay lập tức các giá trị mặc định của nhà sản xuất và nâng cấp sản phẩm. Khi sự cố liên kết của nguồn điện hoặc cổng xảy ra, đèn báo ALARM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị báo động được kết nối với rơ le sẽ phát ra cảnh báo để xử lý sự cố hiện trường nhanh chóng. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Đặc trưng
- Hỗ trợ 2 cổng quang 100M, 3 cổng Ethernet 100M, 2 cổng Serial 3IN1
- Áp dụng công nghệ bằng sáng chế SW-Ring, hỗ trợ vòng đơn, vòng ghép, chuỗi, Dual-homing, thời gian tự động khôi phục lỗi mạng <20ms
- Hỗ trợ nhiều chế độ làm việc cổng nối tiếp như TCP Máy khách, Máy chủ TCP, UDP, TcpAuto, Máy chủ TCP nâng cao và UDP nâng cao
- Hỗ trợ đầu vào nguồn điện 12 ~ 48VDC dự phòng, không phân cực, bảo vệ kết nối ngược
- Nhiệt độ hoạt động 40 ~ 75℃
Tính năng
- SNMPv1 / v2c được sử dụng để quản lý mạng ở nhiều cấp độ khác nhau
- Phản chiếu cổng có thể tiến hành phân tích và giám sát dữ liệu, thuận tiện cho việc gỡ lỗi trực tuyến
- QoS hỗ trợ phân loại lưu lượng theo thời gian thực và thiết lập ưu tiên
- Quản lý tệp thuận tiện cho việc cấu hình nhanh chóng và nâng cấp trực tuyến
- Cổng thiết bị thống kê có thể được sử dụng cho cổng thống kê lưu lượng theo thời gian thực
- Mật khẩu người dùng có thể tiến hành quản lý phân cấp người dùng để cải thiện bảo mật quản trị thiết bị
- Báo động chuyển tiếp thuận tiện cho việc xử lý sự cố của công trường
- VLAN có thể đơn giản hóa quy hoạch mạng
- Cổng trung kế có thể tăng băng thông mạng và độ tin cậy của mạng kết nối để đạt được việc sử dụng băng thông tối ưu
- Quản lý băng thông và kiểm soát luồng có thể phân phối băng thông mạng một cách hợp lý, ngăn ngừa tình trạng mạng không thể đoán trước được
- Đa phương tĩnh có thể được sử dụng để lọc lưu lượng phát đa hướng nhằm tiết kiệm băng thông mạng
- SW-Ring và RSTP có thể đạt được dự phòng mạng, ngăn chặn bão mạng
- Hỗ trợ nhiều chế độ hoạt động của cổng nối tiếp: Máy chủ TCP, Máy khách TCP, UDP, TCP tự động, Realcom, Máy chủ TCP nâng cao và UDP nâng cao
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3x for Flow Control
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS |
| Management |
Console/Telnet/WEB Management, SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, File Management, Port Statistics |
| Security |
Classification of User Permissions, Relay Alarm (Port Alarm and Power Supply Alarm) |
| Switch Function |
802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control |
| Unicast / Multicast |
Static Multicast |
| Redundancy Protocol |
SW-Ring, RSTP |
| Serial Port Server Function |
2 serial port servers, each one supports 4 TCP or UDP session connections. Multiple operating modes: TCP Server, TCP Client, UDP, TCP auto, Realcom, advanced TCP Server and advanced UDP |
| Interface |
Copper port: 10/100Base-T(X)RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 100Base-FX
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 1A@24VDC or 0.5A@120VAC |
| Serial Port |
RS-232 signal: TXD, RXD, GND
RS-422 signal: T+, T-, R+, R-, GND
RS-485 signal: D+, D-, GND
Check bit: None, Even, Odd, Space, Mark
Data bit: 5bit, 6bit, 7bit, 8bit
Stop bit: 1bit, 1.5bit，2bit
Baud rate: 300-115200bps
Interface form: 5-pin terminal blocks
Load capacity: RS-485/422 port supports 32-point polling environment(128-point could be customized)
Direction control: RS-485 adopts automatic data flow control technology |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 2K
Packet buffer size: 0.5Mbit
Backplane bandwidth: 1.2G
Switch time delay: <15μs |
| Power Requirement |
12~48VDC, 4-pin 7.62mm pitch terminal blocks
Dual power supply redundancy, non-polarity, reverse connection protection
Support built-in 3.0A over-current protection |
| Power Consumption |
| Model |
No-load (@24VDC) |
Full-load (@24VDC) |
| IES615-2DI (3IN1) |
2.14W |
2.71W |
| IES615-1F-2DI (3IN1) |
2.54W |
3.10W |
| IES615-2F-2DI (3IN1) |
3.00W |
3.48W |
|
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, aluminum housing
Installation: DIN-Rail mounting or wall mounting
Dimension (W x H x D): 53mm×138mm×110mm |
| Industrial Standard |
IEC61000-4-2 (ESD), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC61000-4-4 (EFT), Level 3
Power supply: ±2kV
Ethernet port: ±2kV
Relay: ±2kV
IEC61000-4-5 (Surge), Level 3
Power supply /Relay: common mode±2kV, differential mode±1kV；
Ethernet port: ±2kV；
Shock: IEC60068-2-27
Free fall: IEC60068-2-23
Vibration: IES 60068-2-6 |
