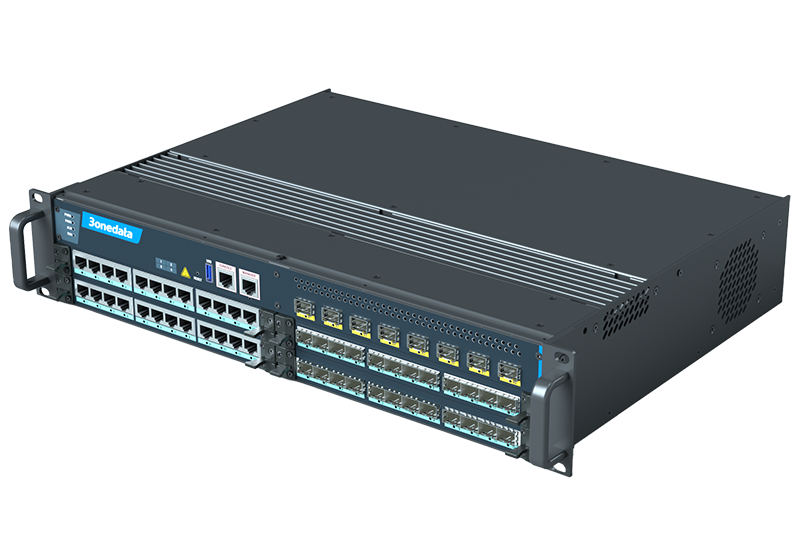

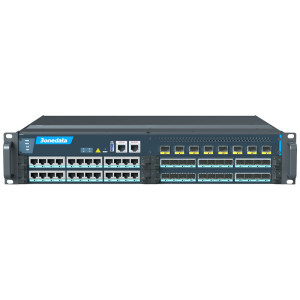

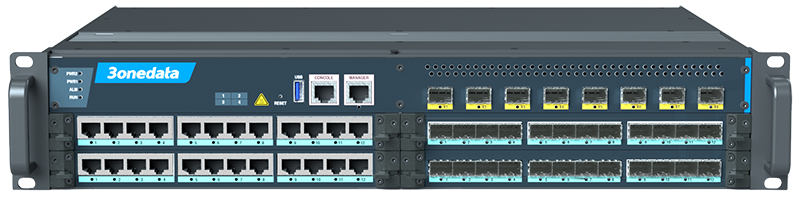

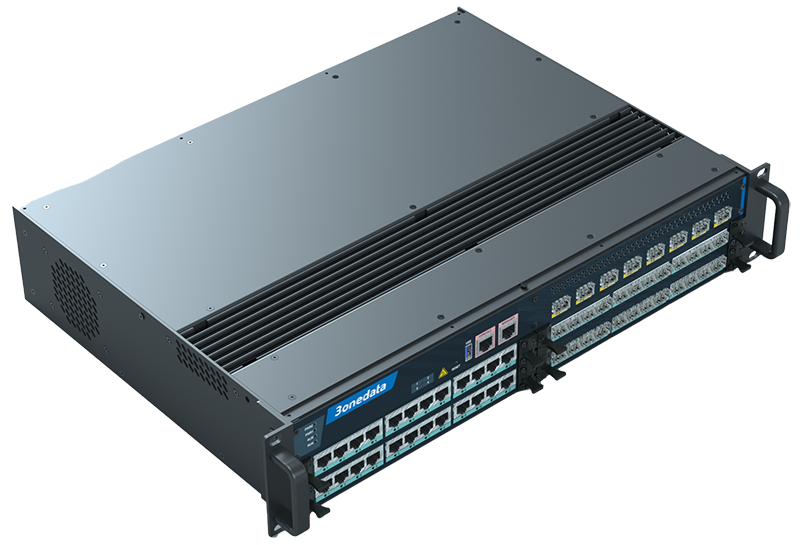

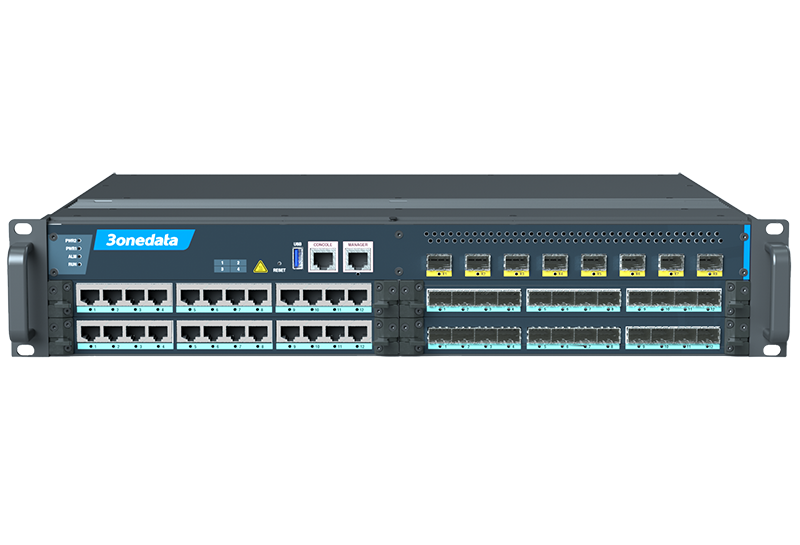

Switch công nghiệp quản lý Layer 3 với 24 cổng Gigabit Ethernet + 8 cổng 10Gb SFP + 24 cổng Gigabit SFP 3Onedata ICS5556-24GT24GS8XS
ICS5556 series là thiết bị chuyển mạch Ethernet công nghiệp 56 cổng Gigabit/10 Gigabit lớp 3. ICS5556 có thiết kế dạng cấu trúc mô-đun có thể tháo lắp dễ dàng và hỗ trợ nhiều khung module như: module 8 khe cắm 10Gigabit SFP+, module 12 khe cắm Gigabit SFP hoặc RJ45 (tùy chọn). Số lượng giao diện dồi dào, băng thông kết hợp Gigabit/10Gigabit và khả năng truyền lượng lớn video, thoại và dữ liệu với hiệu suất cao và tốc độ cao đáp ứng các yêu cầu ứng dụng của mạng công nghiệp quy mô lớn.
Hệ thống quản lý mạng hỗ trợ nhiều giao thức mạng và tiêu chuẩn ngành, chẳng hạn như ARP, VRRP, RIP, OSPF, BGP, NAT, ERPS, STP/ RSTP/MSTP, 802.1Q VLAN, chức năng QoS, chức năng phát đa hướng tĩnh IGMP Snooping, PIM, LLDP, port trunking, port mirror, v.v. Nó có các chức năng quản lý hoàn hảo, hỗ trợ cấu hình cổng, thống kê cổng, chẩn đoán mạng, cấu hình nhanh, nâng cấp trực tuyến, phát hiện vòng lặp, v.v. CLI, WEB, Telnet, SSH, SNMP và các phương thức truy cập khác có thể được hỗ trợ. Hệ thống quản lý mạng có thể mang lại cho bạn trải nghiệm người dùng tuyệt vời thông qua thiết kế giao diện thân thiện và hoạt động dễ dàng và thuận tiện.
Nút RESET có thể được sử dụng để khởi động lại thiết bị và khôi phục mặc định của nhà sản xuất. Sản phẩm này hỗ trợ nguồn điện xoay chiều dự phòng. Nguồn điện đầu vào là hai mô-đun nguồn điện độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn điện bị hỏng. Khi nguồn điện hoặc liên kết bị lỗi liên kết, đèn báo ALM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơle sẽ gửi cảnh báo để khắc phục sự cố nhanh chóng. Phần cứng áp dụng thiết kế nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 8 khe cắm 10Gigabit SFP+ và 4 khe cắm thẻ bo mạch có thể khớp với thẻ bo mạch khe 12 Gigabit SFP hoặc thẻ bo mạch cổng đồng 12 Gigabit (tùy chọn)
- Công nghệ SW-Ring, hỗ trợ single ring, coupling ring, chain ring, Dual-homing ring
- Hỗ trợ ERPS và phát hiện vòng lặp, có thể loại bỏ vòng lặp hiệu quả và ngăn chặn cơn bão phát sóng do vòng lặp dữ liệu gây ra
- Hỗ trợ nguồn kép AC, điện áp đầu vào: 100~240VAC/DC
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE802.3ae for 10GBase-X SFP+
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS
IEEE 802.1AB for LLDP
ITU-T G.8032 for ERPS
|
| Management |
SNMP v1 / v2c /v3 centralized management devices, RMON, port image, QoS, LLDP, DHCP Server, DHCP Client, file management, log management, port statistics, ARP |
| Security |
User permission rating, ACL, NAT, port alarm, power alarm, storm suppression, Telnet/SSH configuration, DHCP Snooping, link flapping protection, aggregation protection, loop detection |
| Switch Function |
802.1Q VLAN, Port Trunking, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast |
Static Multicast, Multicast Routing, IGMP-Snooping, PIM-SM, PIM-DM |
| Redundancy Technology |
Ring, STP/RSTP/MSTP, ERPS |
| Troubleshooting |
Ping, Traceroute, Port Loopback, SFP Digital Diagnosis |
| Routing Technique |
VRRP, RIP, OSPF, BGP |
| Time Management |
NTP |
| Interface |
10Gigabit SFP+: 1000/10GBase-X self-adaptive SFP+ slot
Gigabit SFP: 100/1000Base-X self-adaptive SFP slot
Gigabit copper port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption
USB interface: Type-A USB 2.0 Female, support system debugging and configuration file management
CONSOLE port: CLI command line management port(RS-232), RJ45
MANAGER port: 10/100/1000Base-T(X) self-adaptive RJ45, automatic flow control, support full/half duplex mode, MDI/MDI-X self-adaption for device network management
|
| LED Indicator |
Power indicator, alarm indicator, running indicator, interface indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 96K
Buffer: 32Mbit
Backplane bandwidth: 256G
Switch time delay: <10μs
|
| Power Supply |
100~240VAC redundant power supply, single-phase socket with rocker switch
|
| Power Consumption |
Full-load: ≤ 60W@220VAC (all board cards and the complete machine are copper ports, under high temperature environment),
≤ 90W@220VAC (all board cards and the complete machine are fiber ports, under high temperature environment)
|
| Environmental Limit |
Operating temperature: -40~60℃
Storage temperature:-40~60℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP30 protection, metal
Installation: 19-inch 2U rack mounting
Dimension (W x H x D): 482.6mm×88.3mm×374.3mm (lugs are included)
Weight: ≤ 9.5kg (complete machine) |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge:± 8kV
Contact discharge: ±6kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Ethernet port: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Ethernet port: common mode±2kV, differential mode±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6
|
Các sản phẩm cùng Series
| Model |
Type |
Gigabit |
10 Gigabit |
Power Supply |
| RJ45 |
SFP |
SFP+ |
| ICS5556-24GT24GS8XS-2P220 |
Complete machine |
24 |
24 |
8 |
100~240VAC
Redundant power supply |
| ICS5556-MAIN-2P220 |
Frame |
|
|
8 |
| ICS5556-IM-12GT |
Board card |
12 |
|
|
|
| ICS5556-IM-12GS |
Board card |
|
12 |
|
