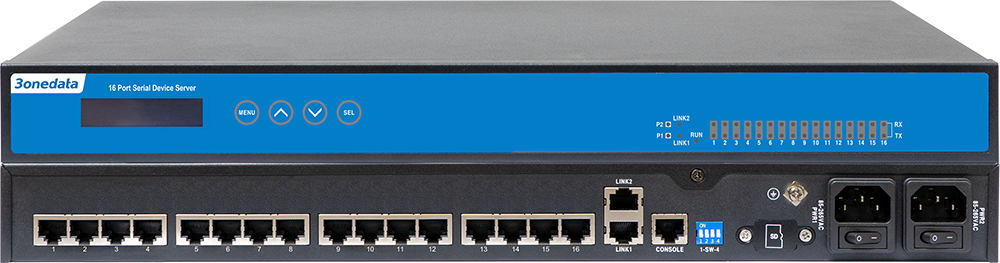

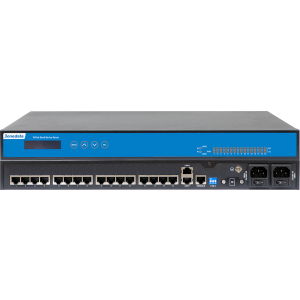

NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC) Bộ chuyển đổi Serial 2 cổng Ethernet 100M, 16 cổng RS-232/485/422

Giới thiệu

NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC) là máy chủ thiết bị nối tiếp thuộc danh mục Bộ Chuyển Đổi RS232/485/422 của 3Onedata, hỗ trợ 16 cổng 3IN1 RJ-232/485/422 và 2 cổng đồng 100M, giúp thiết bị nối tiếp được trang bị khả năng kết nối mạng ngay lập tức và quản lý tập trung các thiết bị nối tiếp và máy chủ phân tán thông qua mạng. NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC) hỗ trợ lắp đặt thông qua giá đỡ, có thể đáp ứng các yêu cầu sử dụng và triển khai khác nhau của người dùng.

NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC) có tính năng quản lý mạng hỗ trợ nhiều chức năng phần mềm như TCP, UDP, RFC2217, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS, BOOTP và giao thức DHCP, đồng thời hỗ trợ các chức năng quản lý hoàn chỉnh, bao gồm Kiểm soát truy cập, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 phiên TCP hoặc UDP và nó cũng hỗ trợ RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Các chế độ làm việc dự phòng COM, DRDAS RealCom và DRDAS TCP Server và các chế độ truy cập TELNET, WEB và SSHD. Bên cạnh đó, công cụ cấu hình quản lý được cung cấp dựa trên nền tảng Windows có thể hướng dẫn người dùng quản lý và cấu hình thiết bị, giúp kết nối thiết bị nối tiếp ngay lập tức thông qua các cài đặt đơn giản.

NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC) hỗ trợ màn hình OLED, có thể tiến hành cấu hình địa chỉ IP mà không cần sử dụng thiết bị bên ngoài. Phần cứng của NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC) sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể thích ứng với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC) có thể được sử dụng rộng rãi trong hệ thống trạm kiểm soát tùy chỉnh, trạm xăng thông minh, trung tâm dữ liệu và tự động hóa công nghiệp, v.v.

Tính năng

• Support 2 10/100Base-T(X) self-adaptive Ethernet interfaces and provide dual IP and MAC addresses to meet the requirements of multi-network management or network backups
• Support 110bps-921600bps line speed and non-blocking communication
• Support RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom, DRDAS TCP Server and other operating modes
• Support OLED display that could configure device IP address
• Support setting pull up/down resistor and terminal resistance by DIP switch
• Support cross-gateway and cross-router communication
• Support multiple hosts polling mode, which allows multiple hosts to access the same serial port
• Support delimiter matching communication, achieving various demands for serial port packaging
• Support FIFO, compatible with various old type terminal devices
• Support IP address and MAC address filtering, which can achieve accurate access control easily
• Support graded user management to implement humanized authority management
• Support serial port status, parameters and communication statistical monitoring, making the communication status easy to read
• Support RTS/CTS, DTR/DSR and XON/XOFF flow control
• Support virtual serial port drive access mode and automatic connection recovery after network interruption
• Flexible serial port data framing setting, which can satisfy user’s various demands for data packets segmentation
• Support standard TCP/IP SOCKET application access
• TCP supports multi-connection, which allows maximum 4 users to monitor or manage the serial device simultaneously
• UDP supports single machine or multi-machine communication, which allows multiple users to monitor or manage the serial device simultaneously
• Support TELNET and Reverse TELNET modes, build TELNET protocol session to realize the conversion of serial port data and Ethernet data between terminal device and server
• Support RFC2217 protocol, which can make serial port present in the host as local COM port
• Support multiple configuration forms like Windows configuration tool, TELNET, SSHD and WEB
• SSHD and HTTPS can guarantee the access security of data
• Support multiple alarm methods, including e-mail alarm, log alarm and system alarm
• Support multiple alarm events including power supply connection, warm start, cold start, DCD and DSR
• Conduct network diagnosis and troubleshooting via Ping and Traceroute
• Support ARP function, which can avoid the failure of communication due to the MAC address of serial server being aged by switch or router.
• Support static routing, routing table could be added manually

Đặc trưng

• Support 16 3IN1 serial ports to 2 10/100Base-T(X) self-adaptive Ethernet interfaces
• Support network modes such as redundant mode, switching mode and dual IP mode to meet the needs of various network environments
• Support RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom, DRDAS TCP Server and other operating modes
• Support dual power supply 85~265VAC wide voltage input range
• Support -40~75℃ wide temperature operation
• Support OLED display, whose device information could be configured
