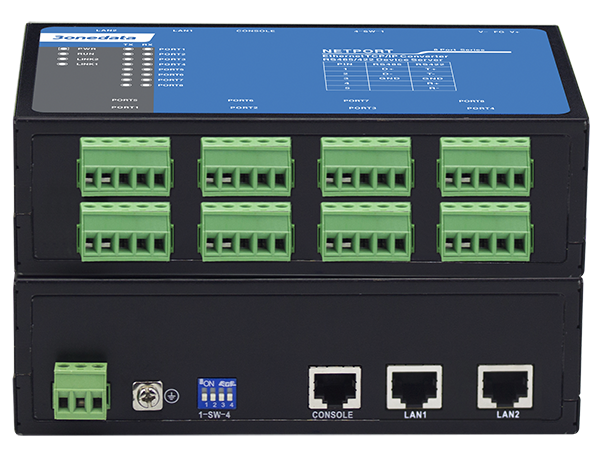

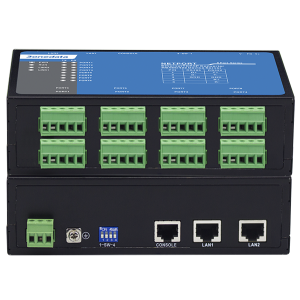

NP318T-8D(3IN1)-RJ45 Bộ chuyển đổi Serial 2 cổng Ethernet 100M, 8 cổng RS-232/485/422

SKU:

NP318T-8D(3IN1)-RJ45

Viết đánh giá

Hỗ trợ 8 cổng nối tiếp RS-485/422 hoặc 3IN1 đến 2 giao diện Ethernet tự thích ứng 10 / 100Base-T (X)
Hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ hoạt động khác
Hỗ trợ dải đầu vào điện áp rộng 12 ~ 48VDC

Nhận báo giá

ADD TO CART
- 0

MÔ TẢ
HƯỚNG DẪN MUA HÀNG

Nội dung bài viết [hide]

1 Giới thiệu
2 Tính năng
3 Đặc trưng
4 Thông số kỹ thuật
5 Các sản phẩm cùng Series
6 Download

Giới thiệu

NP318T-8D(3IN1)-RJ45 là bộ chuyển đổ RS-232/485/422 Dòng NP318T Series là máy chủ thiết bị nối tiếp có thể làm cho thiết bị nối tiếp được trang bị khả năng kết nối mạng ngay lập tức và quản lý tập trung các thiết bị và máy chủ nối tiếp phân tán qua mạng.

Máy chủ thiết bị nối tiếp NP318T-8D(3IN1)-RJ45 hỗ trợ nhiều giao thức mạng, chẳng hạn như TCP, UDP, SNMP, TELNET, ARP, ICMP, HTTP, DNS và giao thức DHCP. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Kiểm soát truy cập, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 kết nối phiên TCP hoặc UDP, và nó cũng hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ truy cập TELNET, WEB. Hơn nữa, công cụ cấu hình quản lý được cung cấp dựa trên nền tảng Windows có thể hướng dẫn người dùng quản lý và cấu hình thiết bị, đạt được kết nối mạng ngay lập tức của thiết bị nối tiếp thông qua các cài đặt đơn giản. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện của giao diện hệ thống quản lý mạng, hoạt động đơn giản và thuận tiện.

NP318T-8D(3IN1)-RJ45 có Công tắc DIP có thể khôi phục cài đặt gốc của thiết bị. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, Hệ thống tự động hóa tòa nhà, Hệ thống tự động hóa chăm sóc sức khỏe, thiết bị đo lường và hệ thống giám sát lực lượng môi trường.

Tính năng

Hỗ trợ 2 giao diện Ethernet tự thích ứng 10 / 100Base-T (X), cung cấp địa chỉ IP và MAC kép để đáp ứng các yêu cầu quản lý mạng hoặc sao lưu
Hỗ trợ tốc độ đường truyền 300bps-115200bps và giao tiếp không chặn
Hỗ trợ RealCom, TCP Máy chủ, Máy khách TCP, Máy chủ UDP, Máy khách UDP, Máy chủ ghép nối, Máy chủ ghép nối, Chế độ điều hành UDP, UDP Multicast và các chế độ hoạt động khác
Hỗ trợ qua cổng và giao tiếp định tuyến
Hỗ trợ chế độ thăm dò nhiều máy chủ, cho phép nhiều máy chủ truy cập vào cùng một cổng nối tiếp
Hỗ trợ dấu phân cách kết hợp giao tiếp, đạt được nhiều nhu cầu khác nhau về đóng gói cổng nối tiếp
Hỗ trợ FIFO, tương thích với các thiết bị đầu cuối kiểu cũ khác nhau
Hỗ trợ lọc địa chỉ IP và địa chỉ MAC, có thể dễ dàng đạt được kiểm soát truy cập chính xác
Hỗ trợ phân loại quản lý người dùng để thực hiện quản lý quyền nhân bản
Hỗ trợ giám sát trạng thái cổng nối tiếp và thông số, đảm bảo trạng thái giao tiếp rõ ràng trong nháy mắt
Hỗ trợ RTS / CTS, DTR / DSR và điều khiển luồng XON / XOFF
Hỗ trợ quản lý mạng SNMP
Tương thích với nhiều phần mềm quản lý cổng nối tiếp ảo khác nhau
Hỗ trợ chế độ truy cập ổ đĩa nối tiếp ảo và khôi phục kết nối tự động sau khi gián đoạn mạng
Thiết lập khung dữ liệu cổng nối tiếp linh hoạt, có thể đáp ứng nhu cầu khác nhau của người dùng về phân đoạn gói dữ liệu
Hỗ trợ quyền truy cập ứng dụng TCP / IP SOCKET tiêu chuẩn
TCP hỗ trợ đa kết nối, cho phép tối đa 4 người dùng giám sát hoặc quản lý thiết bị nối tiếp đồng thời
UDP hỗ trợ giao tiếp máy đơn hoặc đa máy, cho phép nhiều người dùng giám sát hoặc quản lý thiết bị nối tiếp đồng thời
Hỗ trợ công cụ cấu hình Windows, TELNET, WEB và các dạng cấu hình khác

Đặc trưng

Hỗ trợ 8 cổng nối tiếp RS-485/422 hoặc 3IN1 đến 2 giao diện Ethernet tự thích ứng 10 / 100Base-T (X)
Hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ hoạt động khác
Hỗ trợ dải đầu vào điện áp rộng 12 ~ 48VDC

Thông số kỹ thuật

Ethernet

Standard: 10Base-T, 100Base-TX
Protocol: TCP, UDP, ARP, HTTP, TELNET, ICMP, DHCP, DNS
Rate: 10/100M automatic flow control, MDI/MDI-X autotunning
Interface quantity: 2
Interface form: RJ45
Duplex mode: full/half duplex mode self-adaption
Operating mode: 4 sessions, support RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang and UDP Multicast operating modes

Serial Port

Standard: EIA RS-232C, RS-485, RS-422
Quantity of serial port: 8 RS-485/422， 3IN1 serial port or RS-232
RS-232 signal: DSR, RTS, GND, TXD, RXD, DCD, CTS, DTR
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, R-
Baud rate: 300-115200bps
Data bit: 5bit, 6bit, 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 2bit
Interface form: RS-485/422 serial port with isolation, adopt 5 pins 5.08mm pitch terminal blocks
3IN1 serial port, adopt RJ45
RS-232, adopt RJ45
Flow control: RTS/CTS, DTR/DSR, XON/XOFF
Direction control: RS-485 direction adopts data flow automatic control technology
Load capacity: RS-485/422 end supports 32 points polling (customizable 128 points)
Pull high/low resistor for RS-485: 4.7kΩ
Electromagnetic isolation strength: RS-485/422 serial port (terminal block), 3KVDC/2KVrms

Configuration

WEB configuration management, TELNET configuration, Windows configuration tool

Security

Classification of User Permissions, IP address filtering, MAC address filtering, WEB console, TELNET console

Indicator

Power supply indicator, running indicator, Ethernet port indicator, serial port indicator

Power Requirement

12~48VDC, 3-pin 5.08mm pitch terminal blocks
Power supply nonpolarity

Power Consumption

Model	No-load (@12VDC)	Full-load (@12VDC)
NP318T-8DI(RS-485)	3.16W	3.72W
NP318T-8D(3IN1)-RJ45	1.80W	3.90W
NP318T-8D(RS-232)	1.80W	3.90W

Environmental Limit

NP318T-8DI(RS-485)
Operating temperature: -40~70℃
Storage temperature: -40~70℃
Relative humidity: 5%～95%（no condensation）
NP318T-8D(3IN1)-RJ45, NP318T-8D(RS-232)-RJ45
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95%（no condensation）

Physical Characteristic

Housing: IP30 protection, metal
Installation: wall/desktop mounting
Dimension (W x H x D): 170mm×49.8mm×110mm(RS-485/422);
170mm×31.5mm×110mm(3IN1、RS-232)
Weight: 740g(RS-485/422), 590g(3IN1、RS-232)

Industrial Standard

IEC 61000-4-2 (ESD, Electro-static Discharge) ，Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-4 (EFT/B, Electrical Fast Transient/Burst), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode ±2kV, differential mode ±1kV
Signal: common mode ±2kV, differential mode ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Các sản phẩm cùng Series

Available Models	100M Copper Port	RS-232	RS-485/422 (with isolation)	3IN1 (RS-232/485/422)	Power Supply Range
NP318T-8DI(RS-485)	2	─	4	─	12~48VDC
NP318T-8D(3IN1)-RJ45	2	─	─	4
NP318T-8D(RS-232)	2	4	─	─
