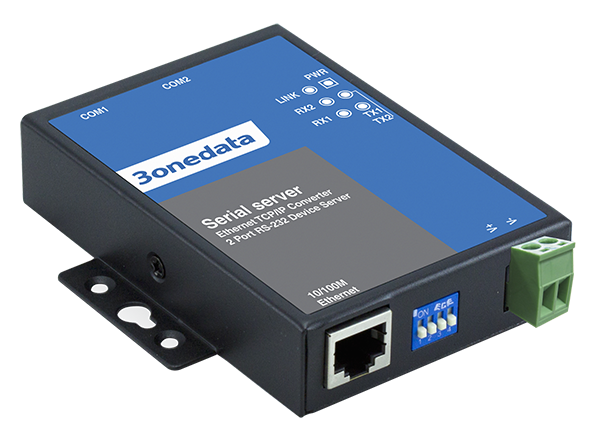

NP302T-2DI(RS-232) Bộ chuyển đổi Serial 1 cổng Ethernet 100M, 2 cổng RS-232

SKU:

NP302T-2DI(RS-232)

Viết đánh giá

Hỗ trợ 2 cổng nối tiếp RS-232 hoặc RS-485/422 biệt lập tới 1 giao diện Ethernet tự thích ứng 10 / 100Base-T (X)
Hỗ trợ RealCom, Máy chủ TCP, Máy khách TCP, Máy chủ UDP, Máy khách UDP, Ghép nối Master, Ghép nối Slave, UDP Rang, UDP Multicast và các chế độ hoạt động khác
Hỗ trợ dải đầu vào điện áp rộng 9 ~ 48VDC
Hỗ trợ hoạt động nhiệt độ rộng -40 ~ 75 ℃

Nhận báo giá

ADD TO CART
- 0

MÔ TẢ
HƯỚNG DẪN MUA HÀNG

Nội dung bài viết [hide]

1 Giới thiệu
2 Tính năng
3 Đặc trưng
4 Thông số kỹ thuật
5 Các sản phẩm cùng Series
6 Download

Giới thiệu

NP302T-2D(RS-232) là Bộ Chuyển Đổi Tín Hiệu RS-232 Sang Ethernet của Dòng NP302T Series, Đây là máy chủ thiết bị nối tiếp có thể làm cho thiết bị nối tiếp được trang bị khả năng kết nối mạng ngay lập tức và quản lý tập trung các thiết bị và máy chủ nối tiếp phân tán qua mạng. Dòng sản phẩm này bao gồm 2 loại sản phẩm và cung cấp 2 cổng đồng RS-232 hoặc RS-485/422 cách ly với 1 cổng 100M Ethernet. Nó thông qua việc gắn tường để đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.
Máy chủ thiết bị nối tiếp NP302T-2D(RS-232) hỗ trợ nhiều giao thức mạng, chẳng hạn như giao thức TCP, UDP, TELNET, ARP, ICMP, HTTP, DNS và DHCP. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Kiểm soát truy cập, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 kết nối phiên TCP hoặc UDP, và nó cũng hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ truy cập TELNET, WEB. Hơn nữa, công cụ cấu hình quản lý được cung cấp dựa trên nền tảng Windows có thể hướng dẫn người dùng quản lý và cấu hình thiết bị, giúp kết nối thiết bị nối tiếp ngay lập tức thông qua các cài đặt đơn giản. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện của giao diện hệ thống quản lý mạng, hoạt động đơn giản và thuận tiện.
NP302T-2D(RS-232) có Công tắc DIP có thể khôi phục cài đặt gốc của thiết bị. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, Hệ thống tự động hóa tòa nhà, Hệ thống tự động hóa chăm sóc sức khỏe, thiết bị đo lường và hệ thống giám sát lực lượng môi trường.

Tính năng

Hỗ trợ giao diện Ethernet tự thích ứng 10 / 100Base-T (X)
Hỗ trợ tốc độ đường truyền 300bps-115200bps và giao tiếp không chặn
Hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ hoạt động khác
Hỗ trợ qua cổng và giao tiếp định tuyến
Hỗ trợ chế độ thăm dò nhiều máy chủ, cho phép nhiều máy chủ truy cập vào cùng một cổng nối tiếp
Hỗ trợ giao tiếp khớp dấu phân cách, đạt được nhiều nhu cầu khác nhau về đóng gói cổng nối tiếp
Hỗ trợ FIFO, tương thích với nhiều thiết bị đầu cuối kiểu cũ
Hỗ trợ địa chỉ IP và địa chỉ MAC lọc, có thể dễ dàng đạt được kiểm soát truy cập chính xác
Hỗ trợ phân loại quản lý người dùng để thực hiện quản lý quyền con người
Hỗ trợ giám sát trạng thái cổng nối tiếp và thông số, đảm bảo trạng thái giao tiếp rõ ràng trong nháy mắt
Hỗ trợ kiểm soát luồng RTS / CTS, DTR / DSR và XON / XOFF
Tương thích với nhiều phần mềm quản lý cổng nối tiếp ảo khác nhau
Hỗ trợ chế độ truy cập ổ đĩa cổng nối tiếp ảo và khôi phục kết nối tự động sau khi gián đoạn mạng
Cài đặt khung dữ liệu cổng nối tiếp linh hoạt, có thể đáp ứng nhu cầu khác nhau của người dùng về phân đoạn gói dữ liệu
Hỗ trợ truy cập ứng dụng TCP / IP SOCKET tiêu chuẩn
TCP hỗ trợ đa kết nối, cho phép tối đa 4 người dùng để giám sát hoặc quản lý thiết bị nối tiếp đồng thời
UDP hỗ trợ giao tiếp máy đơn hoặc đa máy, cho phép nhiều người dùng giám sát hoặc quản lý thiết bị nối tiếp đồng thời
Hỗ trợ công cụ cấu hình Windows, TELNET, WEB và các dạng cấu hình khác

Đặc trưng

Hỗ trợ 2 cổng nối tiếp RS-232 hoặc RS-485/422 biệt lập tới 1 giao diện Ethernet tự thích ứng 10 / 100Base-T (X)
Hỗ trợ RealCom, Máy chủ TCP, Máy khách TCP, Máy chủ UDP, Máy khách UDP, Ghép nối Master, Ghép nối Slave, UDP Rang, UDP Multicast và các chế độ hoạt động khác
Hỗ trợ dải đầu vào điện áp rộng 9 ~ 48VDC
Hỗ trợ hoạt động nhiệt độ rộng -40 ~ 75 ℃

Thông số kỹ thuật

Ethernet

Standard: 10Base-T, 100Base-TX

Protocol: TCP, UDP, ARP, HTTP, TELNET, ICMP, DHCP, DNS

Rate: 10/100M automatic flow control, MDI/MDI-X autotunning

Interface quantity: 1

Interface form: RJ45

Duplex mode: full/half duplex mode self-adaption

Operating mode: 4 sessions, support RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang and UDP Multicast operating modes

Serial Port

Standard: EIA RS-232C, RS-485, RS-422

Quantity of serial port: 2 RS-232 or RS-485/422 serial port

RS-232 signal: RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD

RS-485 signal: D+, D-, GND

RS-422 signal: T+, T-, GND, R+, R-

Baud rate: 300-115200bps

Data bit: 5bit, 6bit, 7bit, 8bit

Parity bit: None, Even, Odd, Space, Mark

Stop bit: 1bit, 2bit

Interface form: isolated RS-232, adopt RJ45;

isolated RS-485/422, adopt 10 pins 5.08mm pitch terminal blocks

Flow control: RTS/CTS, DTR/DSR, XON/XOFF

Load capacity: RS-485/422 end supports 32 points polling (customizable 128 points)

Pull high/low resistor for RS-485: 4.7kΩ

Configuration

WEB configuration management, TELNET configuration, Windows configuration tool

Security

Classification of User Permissions, IP address filtering, MAC address filtering

Indicator

Power supply indicator, Ethernet port indicator, serial port indicator

Power Requirement

9~48VDC, 2 pins 5.08mm pitch terminal blocks

Power Consumption

Model	No-load (@24VDC)	Full-load (@24VDC)
NP302T-2DI(RS-232) -P(9-48VDC)	0.72W	0.77W
NP302T-2DI(RS-485) -P(9-48VDC)	1.01W	1.03W

Environmental Limit

Operating temperature range: -40~75℃

Storage temperature range: -40~85℃

Relative humidity: 5%～95%（no condensation）

Physical Characteristic

Housing: IP40 protection, metal

Installation: wall mounting

Dimension (W x H x D): 69mm×22mm×100mm

Weight: ≤240g

Industrial Standard

IEC 61000-4-2 (ESD, Electro-static Discharge) ，Level 3

Air discharge: ±8kV

Contact discharge: ±6kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Các sản phẩm cùng Series

Available Models	100M Copper Port	RS-232 Port	RS-485/422 Port	Power Supply Range
NP302T-2D(RS-232)	1	2	-	9~48VDC
NP302T-2D(RS-485)	1	-	2	9~48VDC

Download
